Котел твердопаливний Корді АТТВ 16-20 Е
Апарат опалювальний на твердому паливі Корді АТТВ 16-20 Е розроблений для опалення житлових будинків та приміщень комунально-побутового призначення, що мають примусову або природну циркуляцію води з робочим тиском 2,0 кгс/см2 (200 кПа). Котел передбачає можливість встановлення регулятора тяги Regulus RT4 та електронну автоматику. Опалювана площа до 200 м2. Переваги котла Корді АТТВ 16-20Е:
Особливості конструкції котла:

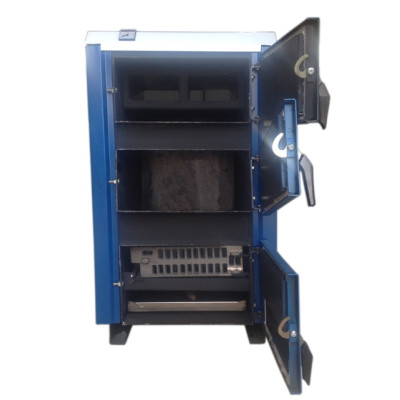

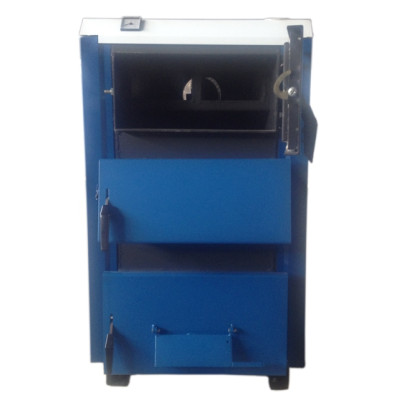

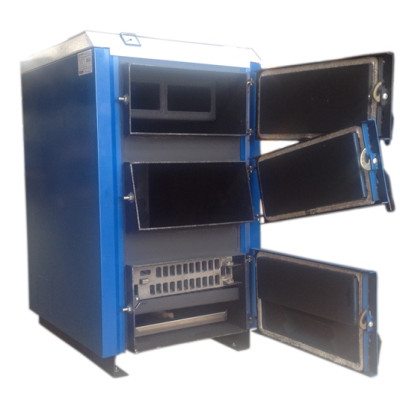

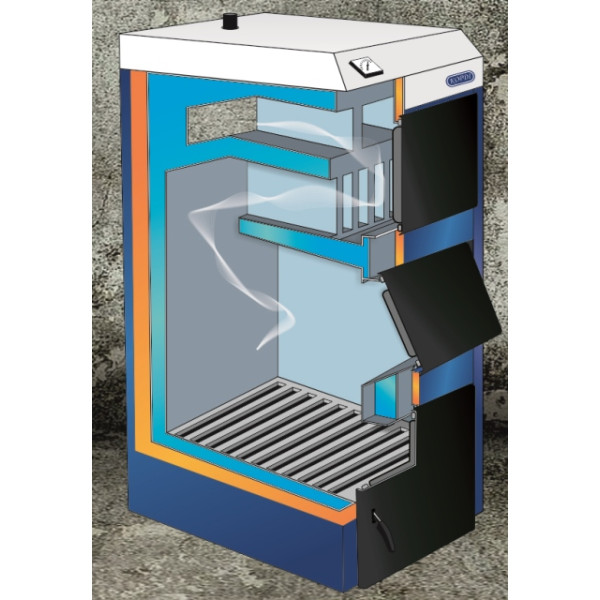

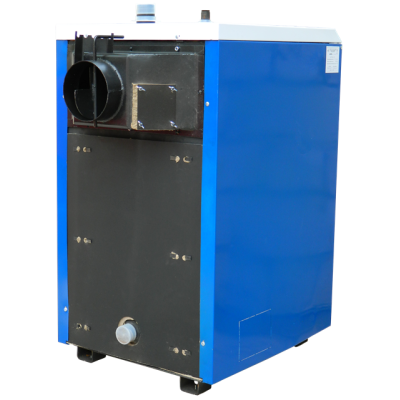

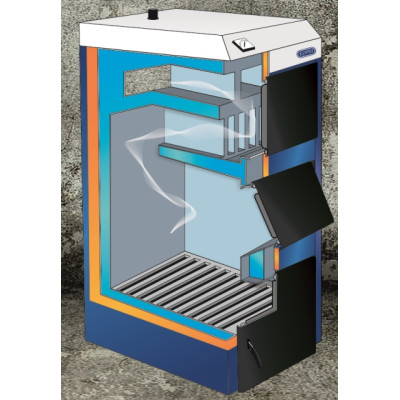

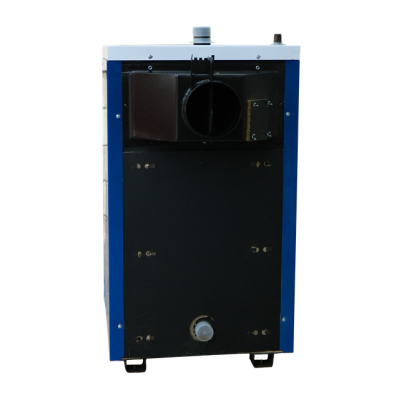

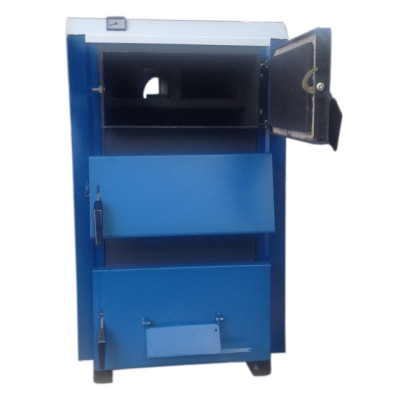

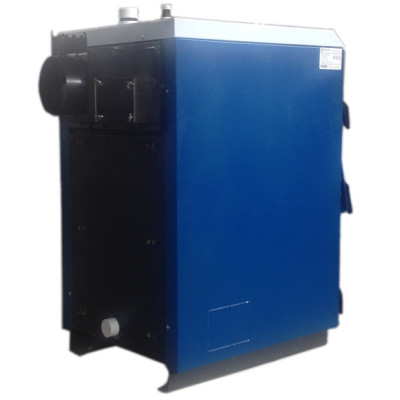

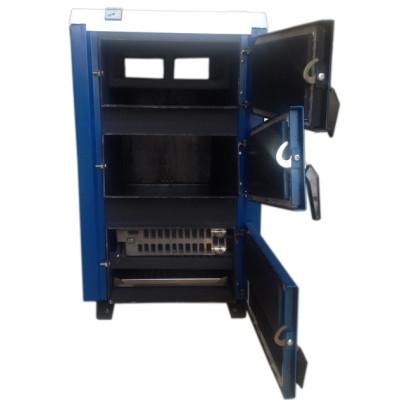

Основою апарату є сталевий теплообмінник прямокутної форми, який включає в себе топку і конвективний двоходовий газохід. Водяний об'єм котла - водяна сорочка - утворюється між зовнішніми стінками теплообмінника, топкою і димоходом. У нижній частині теплообмінника – камера збору золи, яка обмежується з боків стінками теплообмінника, зверху – колосником, знизу – дном. Топка котла - шахтного двошарового типу. Завантажувальний об'єм – від колосника до завантажувального вікна. Для збільшення ефективності роботи апарату при режимах малої потужності та тяги, у конструкції топки передбачено розпалювальні канали. У нижній частині топки встановлені дверцята шурувань. На передній стінці теплообмінника розміщені три двері: нижня для обслуговування колосника і зольної камери, середні для завантаження палива, для очищення конвективного газоходу. На нижніх дверцятах закріплено повітряну заслінку з регулювальним гвинтом, який призначений для ручної зміни кількості вторинного повітря, що подається в топку. На задній стінці теплообмінника закріплений димохід із шибером, який дозволяє регулювати тягу. З правого боку дверей розміщені гайки та контргайки, з лівого боку у дверній рамці гвинт (для фіксації ручок).У процесі експлуатації для запобігання витоку продуктів згоряння через дверцята необхідно підкрутити гайку і затягнути контргайкою. При необхідності для зручності закривання та щільності прилягання дверей до дверної рамки необхідно на гвинті відкрутити гайку, змістити його в потрібну сторону, після чого гвинт міцно зафіксувати гайкою.Схема твердопаливного котла Корді АТВТ 16-20 Е
