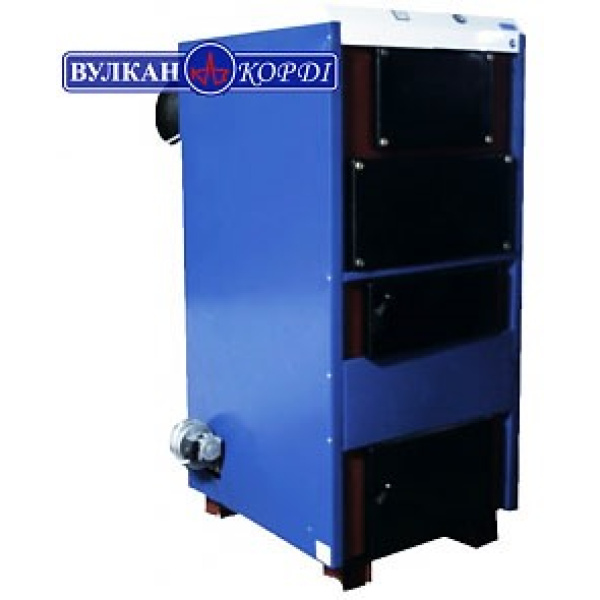

Котел твердопаливний Корді АТТВ 70 М
Апарат опалювальний на твердому паливі Корді АТТВ 70 М розроблений для опалення житлових будинків та приміщень комунально-побутового призначення, що мають примусову або природну циркуляцію води з робочим тиском 2,0 кгс/см2 ( 200 кПа). Котел передбачає можливість встановлення регулятора тяги Regulus RT4 та електронну автоматику. Опалювана площа до 700 м2. Переваги котла Корді АТТВ 70 М:
Особливості конструкції котла:

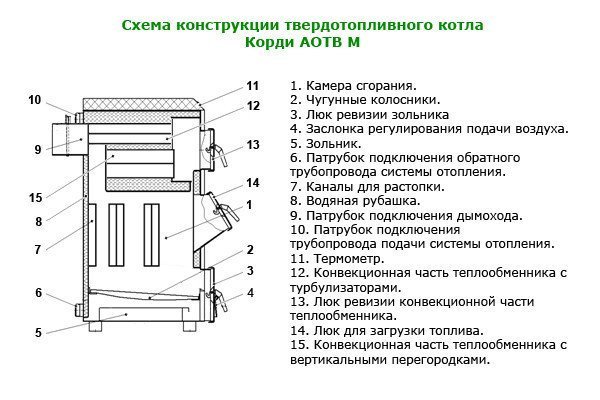

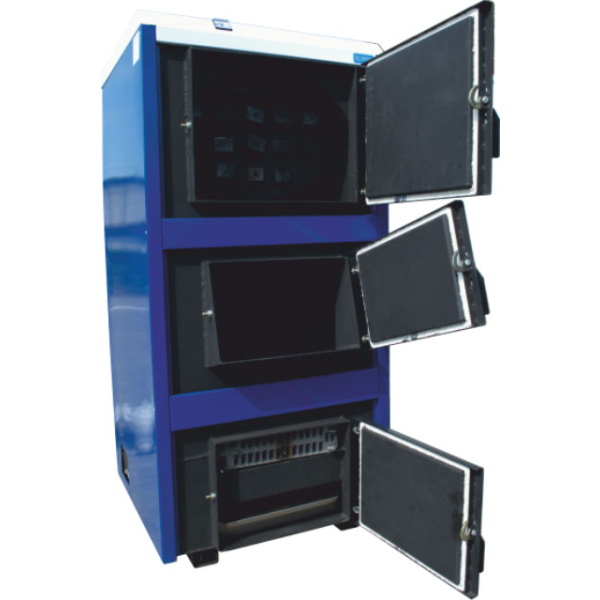

Теплообмінник котла Корді АТТВ М вироблений з жароміцної котлової сталі 4 мм товщини. Внутрішній простір котла складається з камери згоряння палива, конвекційної частини теплообмінника та камери для збирання золи. Водяна сорочка котла зовні обмежена зовнішніми стінками корпусу, а всередині обмежена конструкцією конвекційної частини теплообмінника та стінками камери згоряння. Конвекційна частина теплообмінника є особливою конструкцією з двоходовим способом відведення продуктів згоряння, яка складається з двох горизонтальних полиць з водяною сорочкою. У конструкції нижнього каналу, розташованого між першою та другою полицею, використовуються вертикальні перегородки, які збільшують поверхню теплообміну. У каналах між перегородками розташовані турбулізатори, які підвищують ККД твердопаливного котла Корді М. На тильній стороні корпусу розташований патрубок димоходу з шибером для регулювання тяги казана. Для покращення ефективності роботи котла на режимах малої потужності та тяги, у конструкції топки передбачені розпалювальні канали. У нижній частині камери згоряння розташовані чавунні колосники. На передній частині корпусу розташовано три люки: нижній для обслуговування колосників та очищення зольника, середній – для завантаження палива, верхній – для очищення теплообмінника від продуктів згоряння. Для зменшення втрат тепла зовні корпус утеплений шаром теплоізоляційного матеріалу і покритий декоративним кожухом. Для запобігання попаданню диму в приміщення люк оснащений жаростійким ущільненням і регулювальними болтами. ">Схема твердопаливного котла Корді АТВТ 70 МКомплект постачання котла:
* Вкладені в камеру завантаження «топку».< /div>
Основні характеристики
Номінальна потужність, кВт
20
Площа теплообмінника, кв.м
2,1
Опалювальна площа, м2
200
Товщина стінки теплообмінника, мм
6
Тип колосникової решітки
чавунні
ККД (%)
85
Водяна ємність котла, л
72
Маса котла, кг
245
Розмір топки
Глибина топки, мм
540
ширина топки
360
висота топки, мм
430
Об'єм топки, л
83
висота завантажувальних дверцят
190
ширина завантажувальних дверцят
360
Габаритні розміри котла (по виступаючим елементам)
ширина котла (В)
520
висота котла (Н)
990
висота котла по корпусу (Н1)
945
висота до центру димаря (Н2)
783
висота до центру патрубка зворотної води (н3)
92
довжина котла (L)
1010
довжина корпусу котла (L1)
930
Діаметри приєднувальних патрубків
Діаметр патрубків прямої і зворотної мережної води (Ду)
40
Діаметр штуцера під запобіжний клапан (Ду)
15
Рекомендовані параметри димоходу
Приєднувальні (зовнішній діаметр) розміри борова
159
площа перерізу
200
мінімально допустима висота димоходу, м
5
Робочі параметри котла
Необхідна тяга топочних газів, Па
23-30
Температура топочних газів на виході з котла, °C
100-180
Рекомендована мінімальна температура води , °C
58
Максимальна температура води, °C
85
Номінальний (максимальний робочий) тиск води, Мпа
0,15
Випробувальний тиск води, не більше
0,3
Необхідна величина тиску спрацьовування запобіжного клапана
0,2
